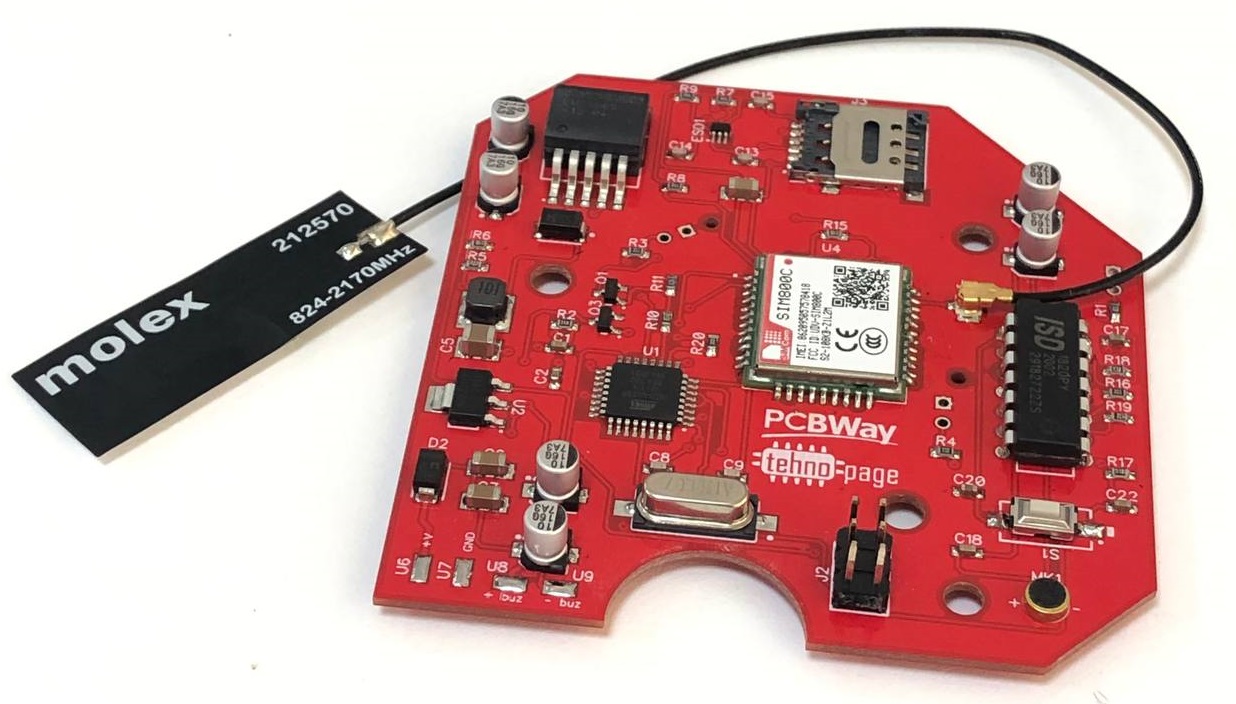

Разработка прототипа GSM-модуля передачи данных
Устройство «GSM пожарный извещатель» на базе GPRS модуля SIMCOM SIM800C.

Одним из наших проектов стал прототип устройства «GSM пожарный извещатель», разработанный для демонстрации возможностей беспроводной передачи SMS-сообщений и удалённого оповещения с использованием GSM-модулей. В основе устройства — модуль SIMCOM SIM800C, обеспечивающий связь в сетях GSM и возможность голосовых вызовов, передачи SMS и управления через AT-команды.

Принцип работы

Устройство контролирует прозрачность окружающей среды с помощью оптической пары: ИК-светодиода, создающего инфракрасный луч, и фотодиода, регистрирующего отражённый или проходящий свет.

При возникновении задымления (падение прозрачности среды) управляющая программа фиксирует изменение сигнала и инициирует GSM-звонок на заранее заданный номер телефона. Номер получателя задаётся пользователем через SMS-команду. После начала вызова устройство ждёт ответа на звонок, а затем проигрывает записанное голосовое сообщение, предупреждая о возгорании. Сообщение повторяется по кругу до момента, пока абонент не завершит звонок — это гарантирует, что сигнал тревоги будет услышан.

Функциональные особенности
- использование GSM-модуля SIMCOM SIM800C для голосовой и SMS-связи
- регистрация задымления на основе фотодиода и ИК-светодиода
- возможность удалённой настройки номера получателя через SMS
- воспроизведение голосового сообщения при обнаружении дыма
- циклический режим проигрывания до подтверждения тревоги
- управляющая клавиша для тестирования работы устройства
- разъём для программирования и обновления прошивки
Программная логика

Прошивка микроконтроллера обеспечивает:
- контроль уровня сигнала фотоприёмника;
- определение состояния «норма / задымление»;
- обработку команд GSM-модуля;
- отправку голосового вызова;
- управление воспроизведением сообщения и циклом связи.
Результаты проекта

Разработанный прототип устройства передачи данных продемонстрировал возможности создания недорогих и надёжных решений для систем удалённого мониторинга и оповещения. Благодаря использованию широко распространённого GSM-модуля и простой схемы, устройство может быть легко адаптировано под различные сценарии — от пожарных извещателей до охранных и телеметрических систем.
7 ноября, 2025

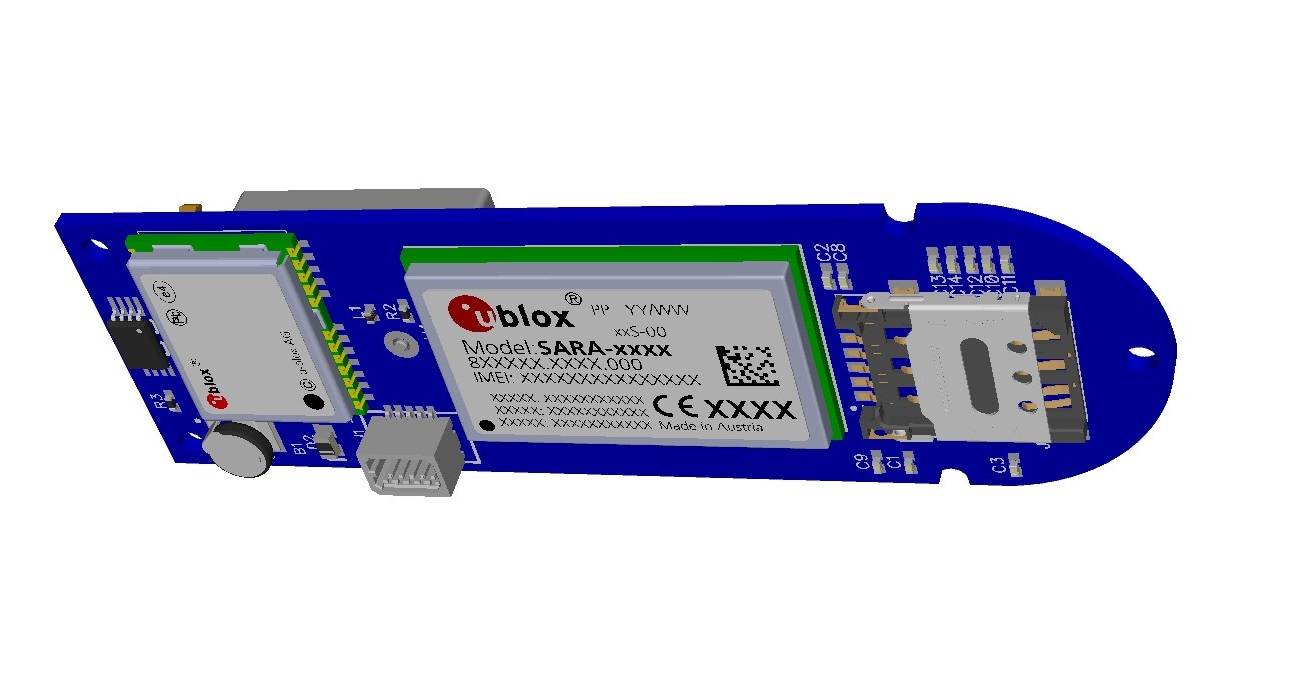

Проектирование IoT-модуля для электросамоката Xiaomi
Проект был направлен на создание IoT-модуля для установки в популярный электросамокат Xiaomi M365. Основная цель устройства — обеспечение связи самоката с сервером сервиса по аренде (шерингом) для удалённого управления и мониторинга состояния транспорта.

Функциональные возможности

Задачей модуля было обеспечение двухстороннего обмена данными между электросамокатом и сервером. С его помощью предполагалось:
- осуществлять удалённый мониторинг состояния самоката;
- включать и отключать питание устройства;
- контролировать уровень заряда аккумулятора;
- считывать ошибки и диагностические данные;
- управлять световыми элементами — включать и отключать фонари;
- определять положение самоката — стоял он вертикально или был повален;
- отслеживать местоположение с высокой точностью на основе данных GPS.
Для передачи данных была выбрана сеть GPRS-2G, что обеспечивало бы стабильную работу даже при ограниченном покрытии. Для высокой точности позиционирования и надёжности связи использовались чип-антенны Taoglas, зарекомендовавшие себя в профессиональных телематических решениях.

Конструкция и особенности

Дизайн прототипа отличался компактными размерами, что позволяло встроить модуль непосредственно в корпус руля электросамоката без дополнительных доработок.

Дополнительно устройство было оснащено:
- системой защиты от вскрытия;
- звуковой сигнализацией на случай несанкционированного доступа.
Эти меры были предприняты для повышения безопасности использования самоката в условиях городского проката.

Результаты проекта

Несмотря на успешную реализацию, IoT-модуль остался на финальной стадии проектирования и до стадии тестового образца не дошёл. Тем не менее, полученные в ходе разработки результаты и технические решения могут быть использованы в будущих IoT-системах для лёгкого электротранспорта и телематических устройств.
4 ноября, 2025

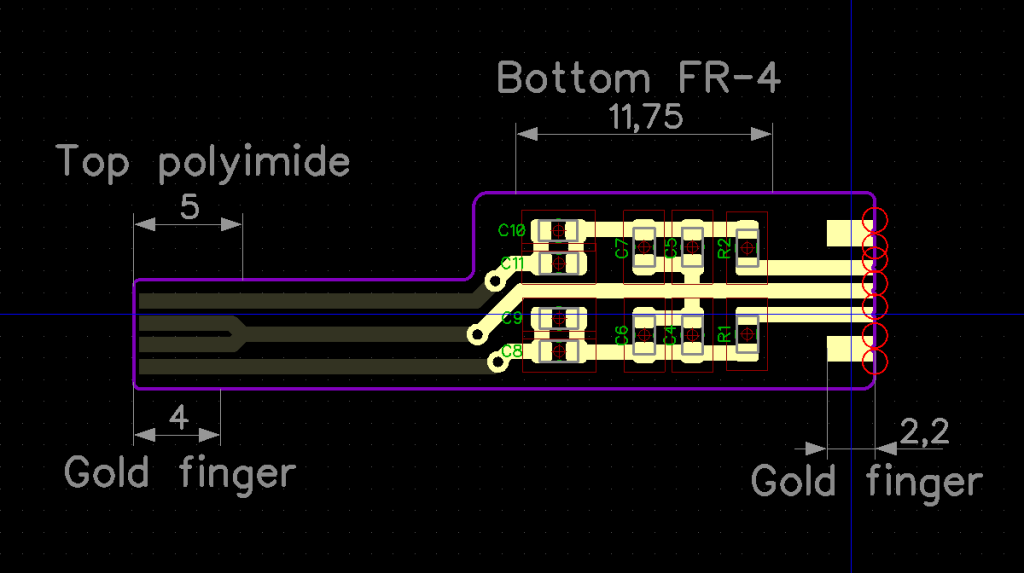

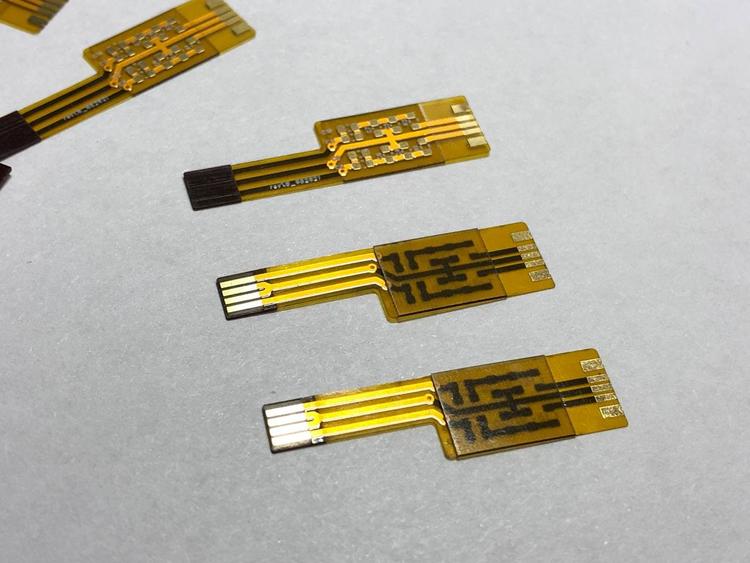

Реверс-инжиниринг FPCB для POS-терминала

Заказчику проекта требовалось организовать серийное производство NFC-антенны для банковского POS-терминала, которая часто выходила из строя. Заказать отдельно данную деталь не представлялось возможным, так как она являлась частью большого модуля, заказ которого являлся экономически не выгоден.

Было принято решение произвести обратную разработку и диагностику этой детали, с целью ее воссоздания и, по возможности, выявления и устранения причины частых поломок, и, тем самым, продления срока службы данного компонента. В ходе диагностики, мы выявили заводской дефект, который был устранен при разработке схемы и печатной платы данной детали.

Таким образом, заказчик получил не просто копию необходимого компонента, а его усовершенствованный аналог, что позволило оптимизировать работу устройства в целом и продлить срок его службы. К тому же заказчик стал независим от компании-производителя, получив при этом возможность производства модернизированного продукта в любом необходимом количестве.

24 октября, 2025
